工业物联iot软件介绍

　　智能制造离不开车间生产数据的支撑，在制造过程中，设备不仅是生产工具，更是车间信息网络的节点，通过设备数据的自动化采集、统计、分析和反馈，将结果用于改善制造过程，将大大提高制造过程的柔性和加工过程的集成性，从而达到提高制造效率，实现智能化转变。

　　工业物联网iot基于智能制造理念而生，工业物联网数据包含：控制系统数据、业务系统数据。解决传统工业生产效率低下、数据失真、信息滞后、能耗无法统计的痛点。

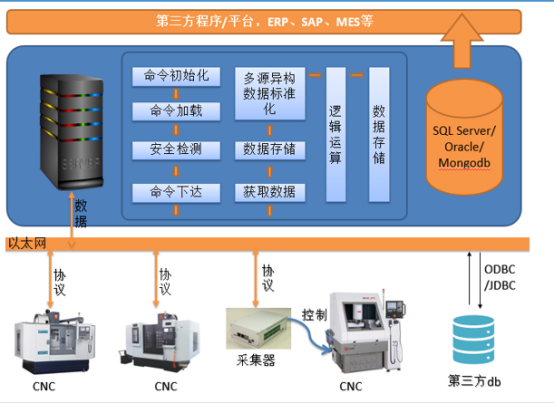

　　一、工业物联iot软件兼容设备

　　通讯采集，开放协议占比45%;不开放协议信号点采集占比35%;传感器或仪表采集无控制器占比20%。数据采集系统、采用驱动动态加载的方式，支持的协议包含：Modbus RTU/ASCII/TCP，Twincat，TCP/IP,EtherNet,RS232,RS485，私有协议，等…。

　　二、工业物联网架构图

　　1.工业网络与办公网络隔离

　　2.物理隔绝两个网络有可能的访问风暴;

　　3.物理隔绝办公网络和工业网络直接互访。

　　三、机床管理应用图

　　1.设备状态监控

　　2.加工程序及进度

　　3.设备加工程序集中管理，可远程传输至机器(dwg文件 及.nc文件)

　　4.程序集中管理

　　5.主轴及进刀量

　　四、工业物联网采集的参数

　　人员信息：在岗时间、角色属性、考勤信息、工作信息、岗位属性、技能属性、生产履历

　　设备信息：状态信息、工艺参数、加工程序、反向控制、维修信息、警报信息、操作日志

　　物理信息：物料位置、物料数量、储存温度、湿度

　　能耗信息：电能消耗、有效功率、气能消耗、气压信息、水能消耗、水压信息、流量信息。

　　环境信息：温度信息、湿度信息、噪音信息、液体信息、水质信息、土壤信息、空间信息。

　　关键参数及预警展示图：

　　四、工业物联iot软件数据分析

　　设备实时状态显示

　　关键参数监控

　　综合效率分析

　　设备利用率分析

　　设备故障率分析

　　设备产能分析

　　程序上下载

　　量测分析

　　CNC车间设备开机率报表图：

　　五、软件设备配置

　　瑞辉智能iot软件配置

　　1.嵌入式linux 操作系统

　　以太网和RS232 RS485 现场总线通讯功能。

　　4G LORA NBIOT等无线通讯

　　MDBUS RTU通讯协议

　　数字输入输出，方便状态采集与反控输出

　　支持远程升级功能

　　支持CPT机联网软件连接功能

　　POE 供电，方便硬件系统集成

　　35导轨卡扣，方便安装

　　2. CPT700 触摸采集终端

　　特点：

　　7-15寸高清液晶屏，分辨率1280*800，工业级四线电阻触摸屏

　　Linux +QT 操作系统

　　以太网通讯+WIFI+4G+GPS定位

　　可选配指纹识别或者IC/ID卡识别的生物识别功能

　　数字IO 实现设备状态采集和控制。

　　8路模拟量采集通道，兼容温度，湿度，电压，压力等模拟量

　　RS232 RS485 总线 集成IO Link总线

　　可运行CPT信息采集软件，获取底层数据。实时上传

　　可运行中兴MES系统

　　支持POE供电内置锂电池。电池供电保证续航能力达到10H

　　工业物联iot软件在数据采集系统、网络运作架构、机床管理应用图、数据采集参数及软件设备配置进行系统说明。
